在高性能电子设备中，散热系统是决定产品寿命与性能释放的关键所在。散热板作为热量传导的核心部件，其点胶工艺直接影响散热效率与产品可靠性。面对日益复杂的散热结构——同一部件存在不同高度、不同胶厚需求，传统点胶方式已难以兼顾精度与效率。

MEST迈伺特作为中国流体应用领域专家，在与一家电子制造企业的合作项目中，凭借视觉定位与红外测高技术，成功实现不同厚度点胶一次成型。

丨应用材料：

导热胶

丨应用需求：

客户需要在一款应用于笔记本电脑内部的VC均热板上点导热胶，该均热板不同板块存在细微高度差异。为保障涂覆均匀、贴合严密，因而对点胶效率与精度提出了极高要求：

• 一次性完成不同高度、不同胶厚的点胶

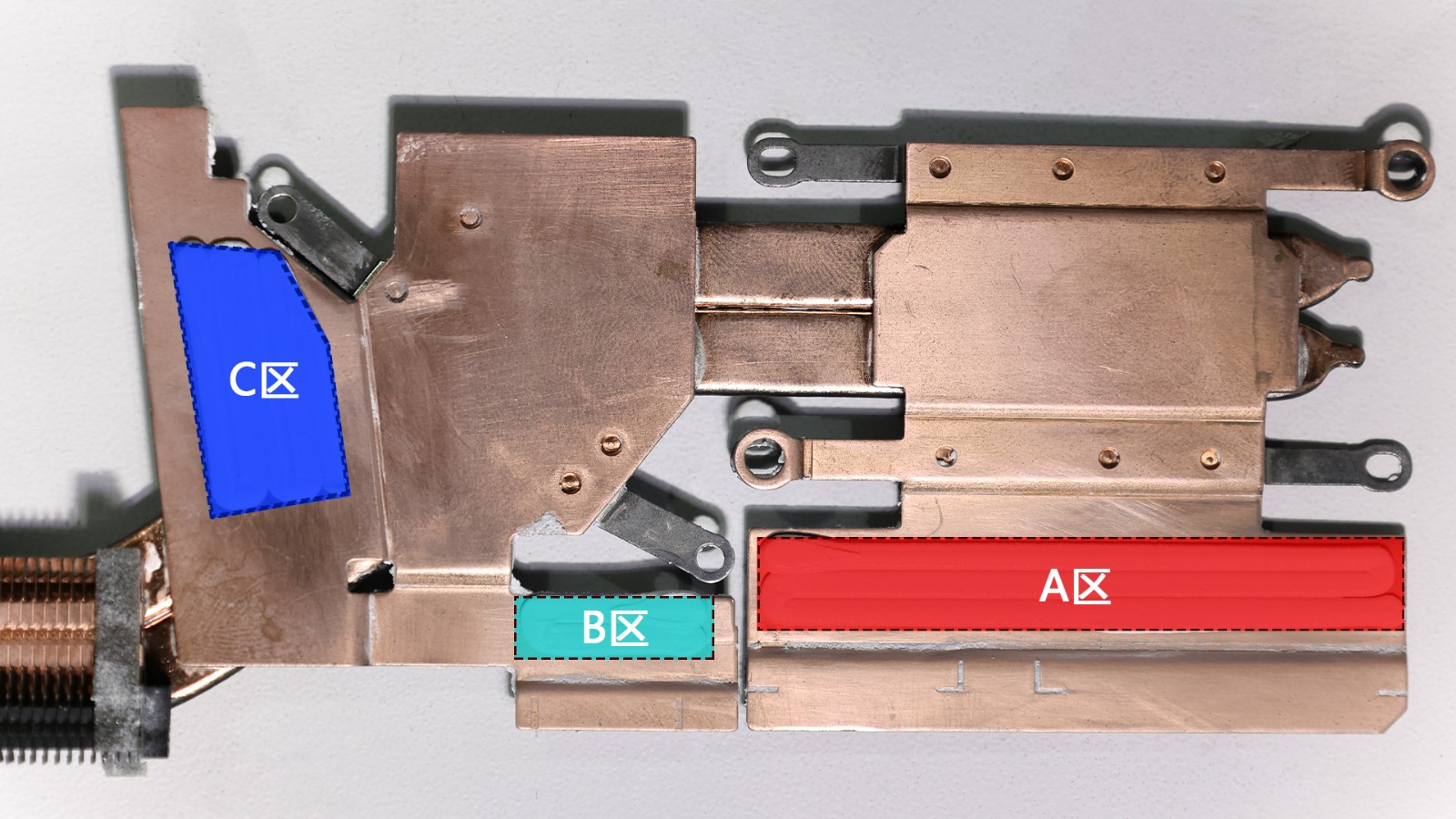

• 需精准控制胶厚：AB区域0.6mm，C区域0.8mm

• 胶路整齐、覆盖均匀，各区域涂胶组装后无气泡缝隙等情况

丨传统工艺痛点：

电子产品散热模组涂胶不均匀或出现0.1mm以上的胶厚偏差，便可能导致局部温度飙升，进而损坏相关元件使用寿命。传统点胶工艺面临诸多难点：

• 设备无法自动识别高度变化，导致胶厚不一致

• 依赖人工分段点胶或胶量调控，降低生产效率

• 精度控制不足导致胶路边缘不整齐，影响散热性能

丨MEST解决方案：

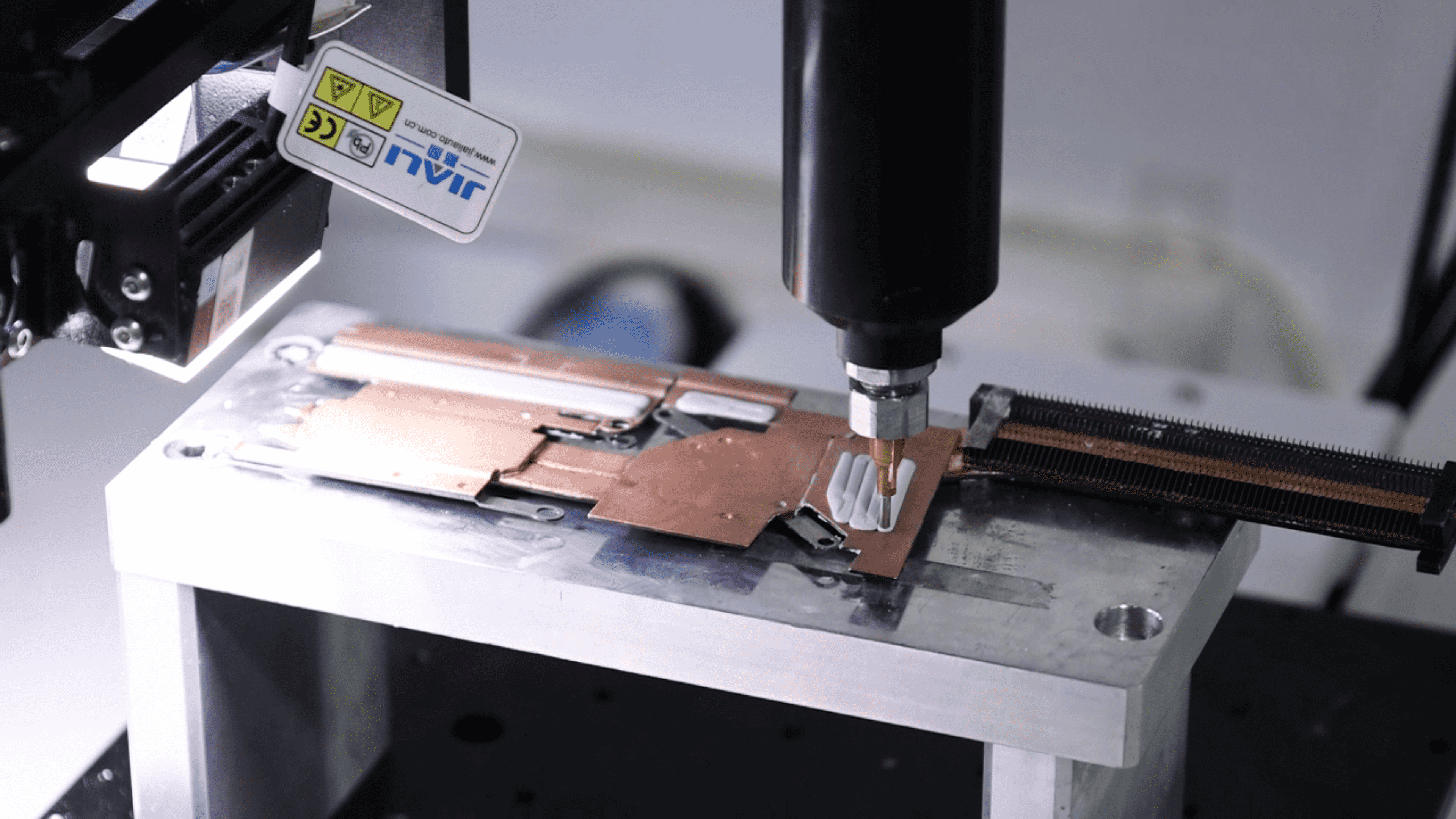

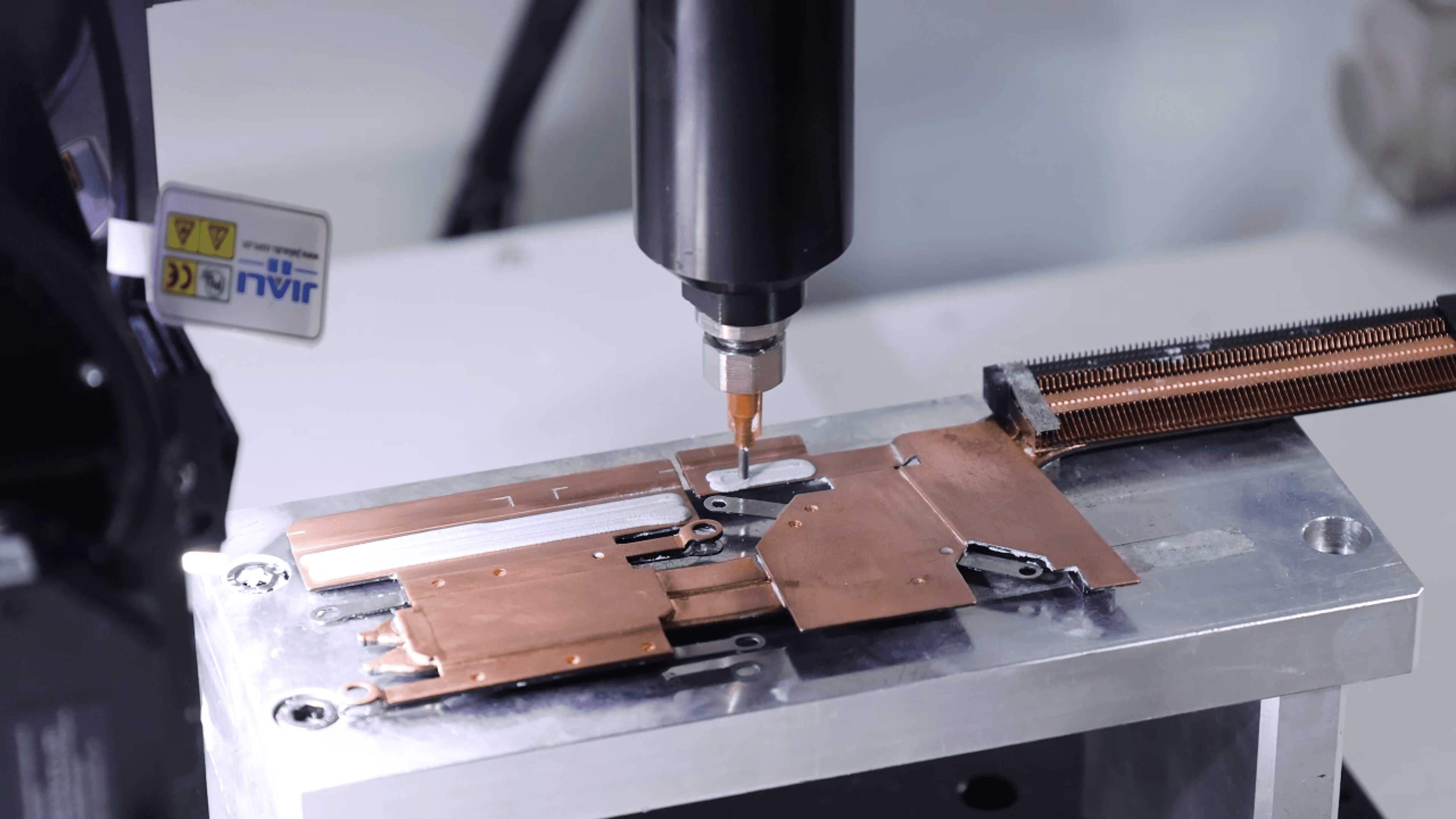

MEST迈伺特采用桌面视觉点胶机与单液螺杆阀的组合，通过视觉定位与红外线测高技术，实时检测均热板表面高度变化并进行智能补偿。通过多轮调试，最终实现涂覆轨迹速度达17mm/s，排量精确至0.05ml/r的高精度点胶作业。

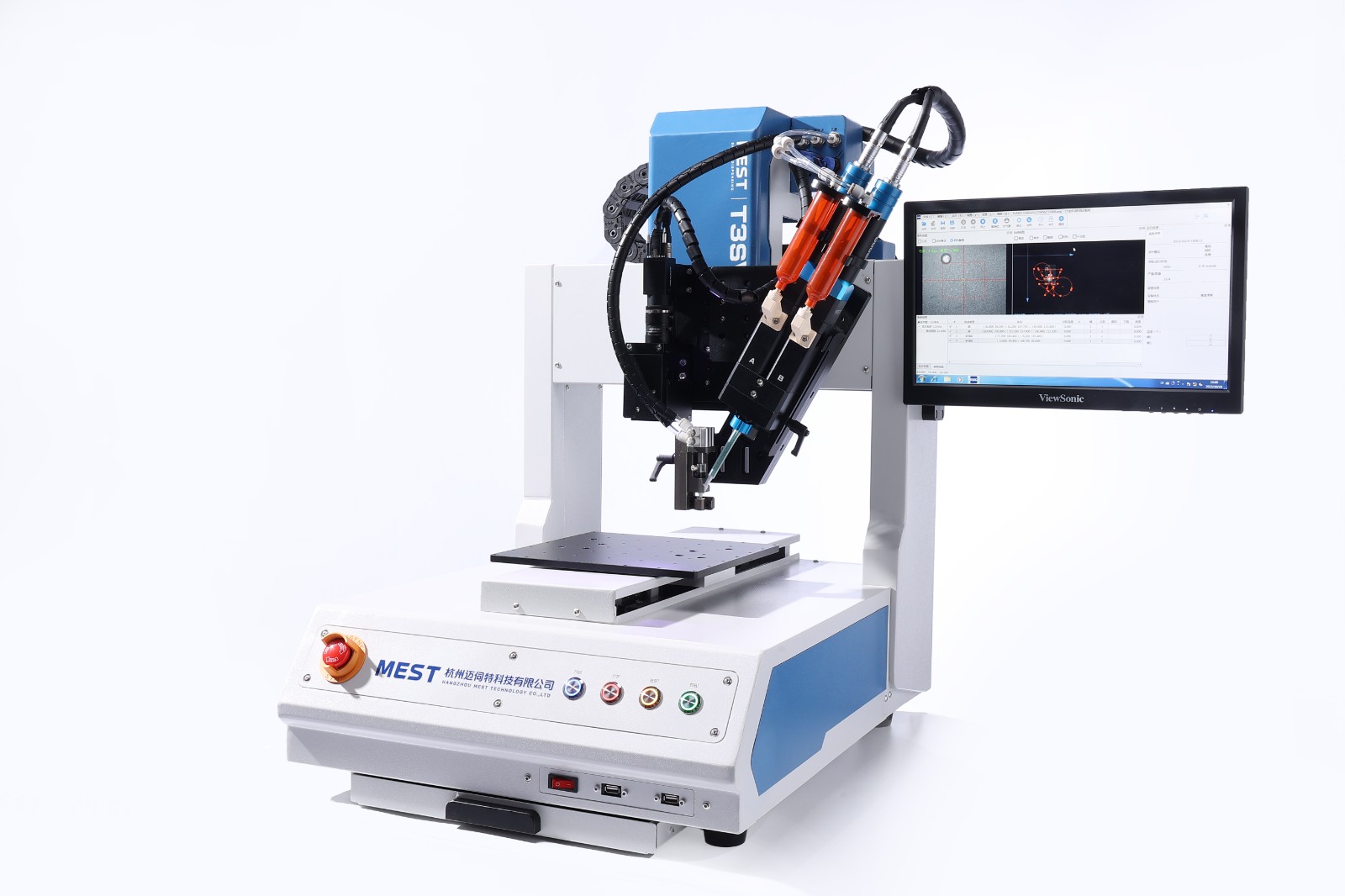

• MEST-T3SV视觉桌面点胶机+红外线测高

MEST-T3SV采用底图示教，包含三轴联动、四轴联动、双平台等；并配备CCD视觉定位，清晰识别产品轮廓并实时纠偏。胶量大小、出胶速度、点胶时间、停胶时间均可设定，精度高达±0.01mm。

此次项目，MEST迈伺特在常规视觉桌面点胶机的基础上增配红外线测高功能，使点胶系统不仅能矫正（X-Y轴）偏差，还能够精准预测需要补偿的高度（Z轴），实现三维空间的全面补偿。从而保障高效率涂覆且不同高度区域涂覆时，点胶高度一致。

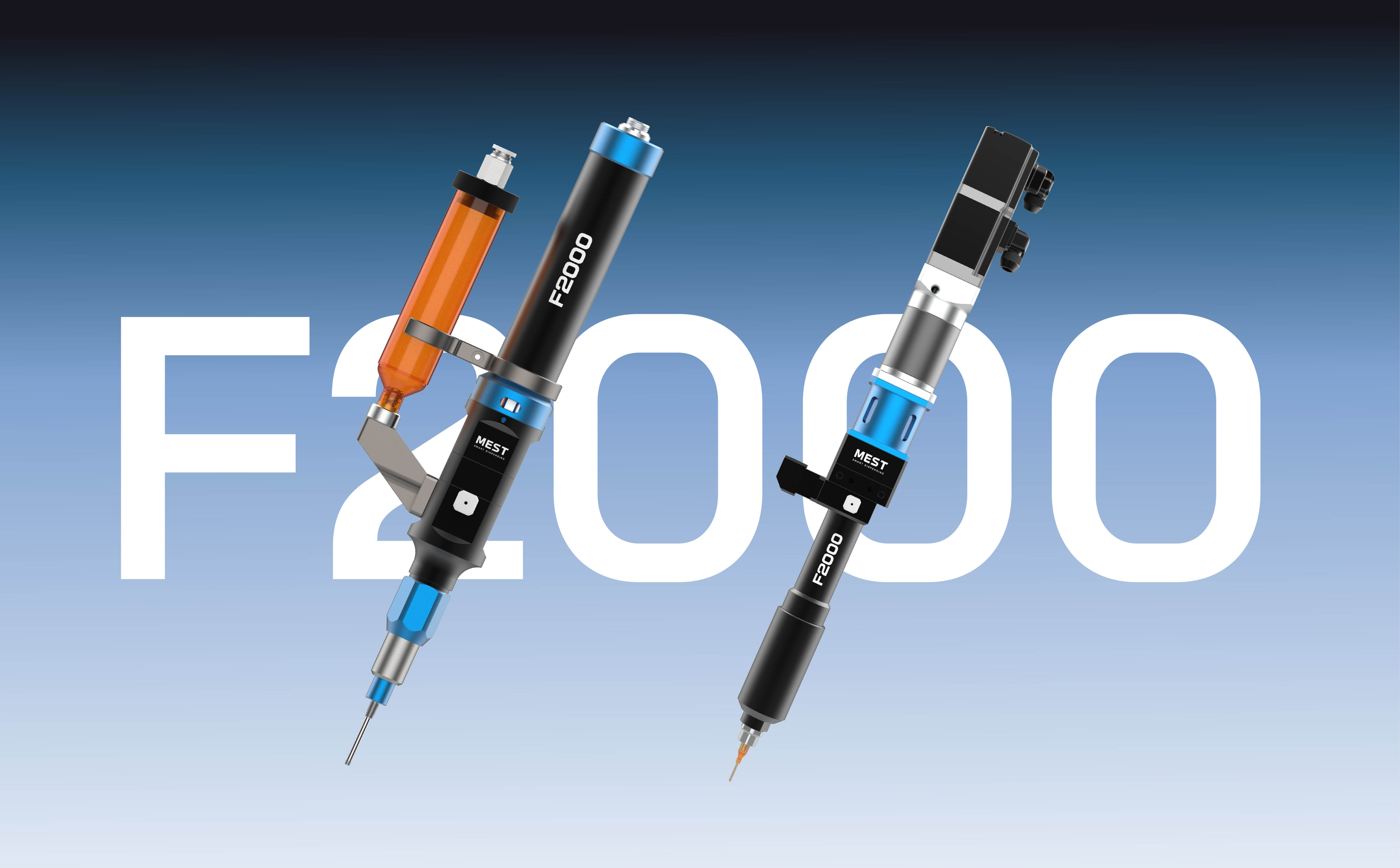

• 单液螺杆阀MEST-F2000-0.7

MEST-F2000-0.7是迈伺特自主研发的一款接触式的单液螺杆阀，采用伺服电机驱动偏心螺杆送料，实现胶液连续稳定的输出。适合粘度在0-500000CPS以内的胶水点胶作业，点胶一致性精度高达±2%；同时可调回吸防止后滴，轻松断胶，避免拉丝。

丨应用价值：

• 提升散热胶点胶的一致性与良品率

• 减少人工干预，实现自动化、批量化生产

• 适用于笔记本电脑、显卡等多种高性能电子散热模组

MEST迈伺特聚焦精密电子领域，助力众多电子制造企业向高精度、高一致性、高自动化的生产模式稳步迈进。在追求轻量化与高性能并存的电子制造时代，MEST迈伺特愿以技术为基，与您共同探索。

若您正面临点胶难题，欢迎私信或拨打400-100-1011，小迈期待成为您的合作伙伴！
